BL20-HSY
產品介紹:

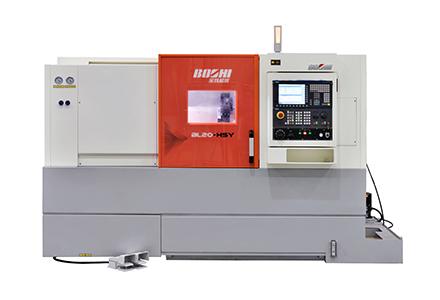

BL20-HSY是一款高速高精型車銑中心,機床配備雙電主軸、十二工位伺服動力刀架、高剛性滾柱線性導軌,具有Y軸功能和雙C軸功能,能完成工件的車削、銑削加工。特別適應于零件一次裝夾完成全部或大部分工序的車銑加工。

產品特點:

1)采用平床身、斜床鞍結構,內部筋形采用三維設計軟件進行優化設計,提高大件和整機的剛度和穩定性。床身、床鞍、滑板材料采用高強度鑄鐵,兩次時效處理消除應力,強度高吸震性好,有效抑制了切削力導致機床的變形和振動。

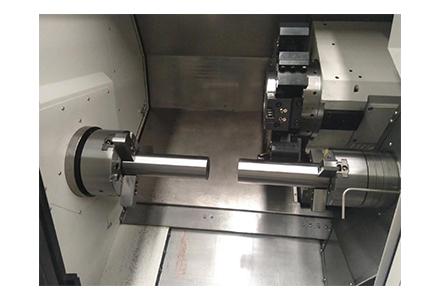

2)主軸箱及副主軸箱采用電主軸結構,主軸轉速高,剛性好,動態響應快,提高了加工圓度和表面的精度。對列式雙電主軸結構可在高速旋轉的情況下進行工件交換,配合12工位伺服刀架,可實現對工件的全部或大部分工序的加工,很大程度上節省了裝夾和加工時間,提高了加工效率。雙C軸功能可在任一主軸上進行工件分度和曲面插補加工。

3)X、Y、Z、W向?qū)к壐辈捎镁€性滾柱導軌副,動、靜態摩擦力小,快速移動可達X/Y/Z/W向30/10/30/30m/min。

4)機床帶熱誤差補償功能可以時時監控機床整體的溫度變化,并對機床加工參數進行智能修正,提高機床加工的穩定性。

5)刀架采用一體式BMT十二工位伺服動力刀塔,刀架剛性好、換刀速度快、精度高。

6)具有Y軸功能和縱橫向銑削功能,可一次裝夾完成對工件外圓、端面的車、銑、鉆、攻的復合加工,避免了多次裝卡誤差,保證了工件精度,對于復雜工件的加工尤為顯其優越性。

7)滾柱導軌、滾珠絲杠副采用中央集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減小摩擦阻力,提高了運動精度,保證了滾珠絲杠副和導軌的使用壽命。

8)機床電氣單元柜密封性好,具有電器柜空調,確保機床高溫、高濕環境下數控系統工作正常。

9)機床結構緊湊,占地面積小。

10)機床采用符合安全標準的新型防護,美觀大方,全封閉防護,既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩,防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。

11)排屑器輸送量大,噪音小,設有過載保護裝置,運行安全可靠,能適合多種材質的碎屑和卷屑使用。加工過程中產生的鐵屑直接落到床身上,床身內部大斜面結構使得鐵屑順利滑落到機床底部排屑器的鏈板上,鏈板由排屑電機驅動,將切屑輸送到排屑小車里。

適用行業:

適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。


技術規格:



項目

單位

規格參數

備注

BL20-HSY

加工

范圍

床身最大回轉直徑

mm

Φ695



最大車削長度

mm

500



最大車削直徑

mm

Φ340



標準加工直徑

mm

Φ255



最大棒料直徑

mm

Φ65



主軸

液壓卡盤直徑

in

8



主軸通孔直徑

mm

Φ76



主軸轉速

r/min

35—4500



電機輸出(額定)

kW

17.2



副主軸

液壓卡盤直徑

in

6



主軸通孔直徑

mm

Φ53



主軸轉速

r/min

35—5000



電機輸出(額定)

kW

13.2



刀架



刀具數量

12



銑軸轉速

r/min

25-4500



車刀刀方/鏜刀孔內徑

mm

25/Φ40



銑刀直徑

mm

Φ16



銑軸電動機輸出(40%ED/連續)

kW

5.5/4



進給

快速進給速度X/Y/Z/W

mm

30/10/30/30



行程X/Y/Z/W

mm

190/±50/605/580



其它

電源

kVA

55



體積(長×寬×高)

mm

3050×2130×1755



機床凈重

kg

4850
